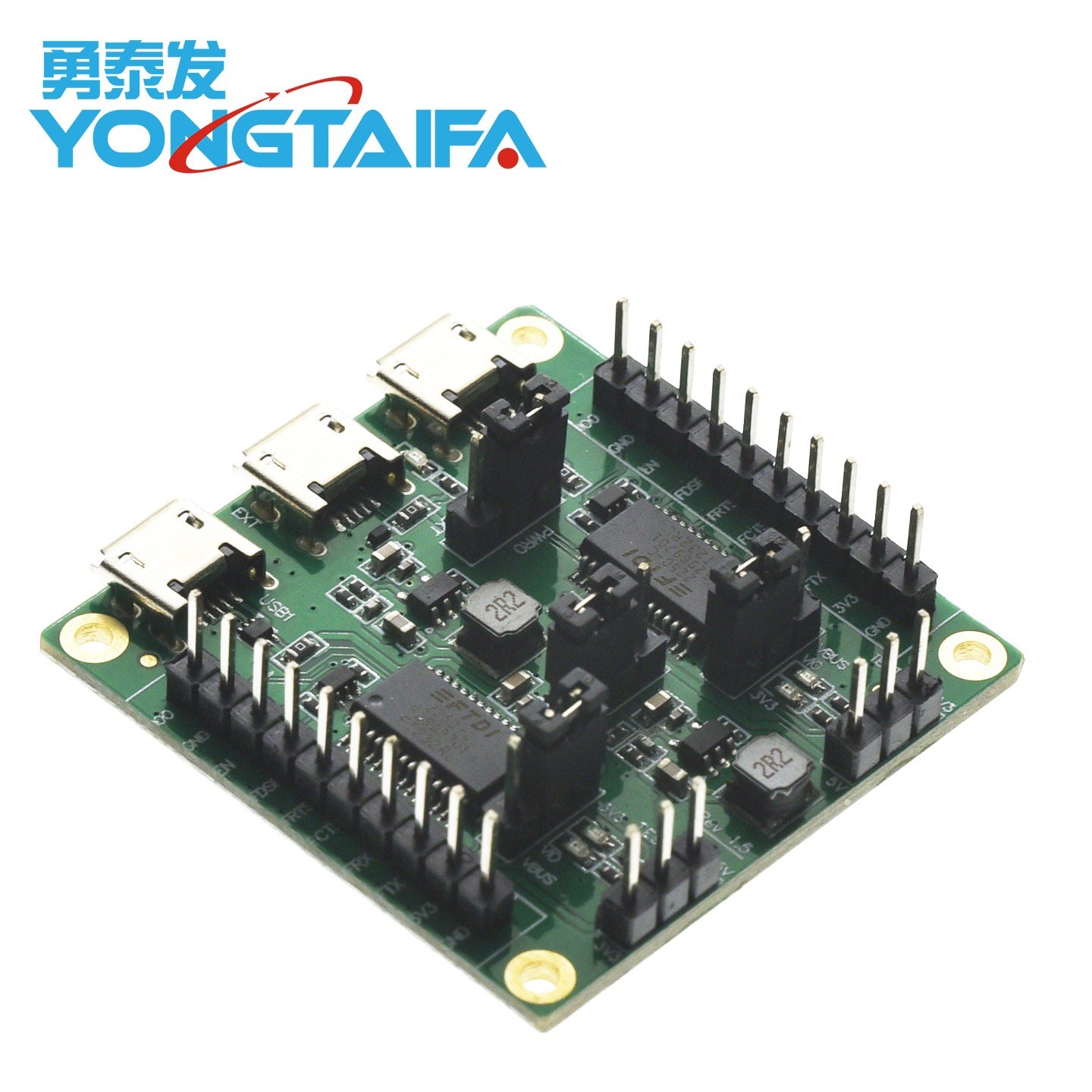

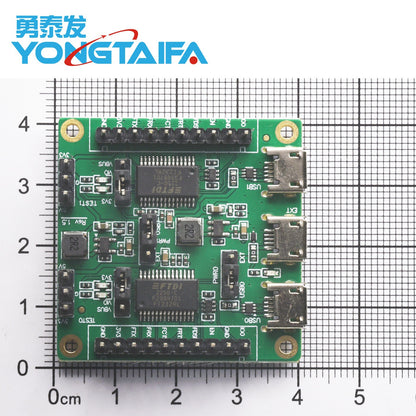

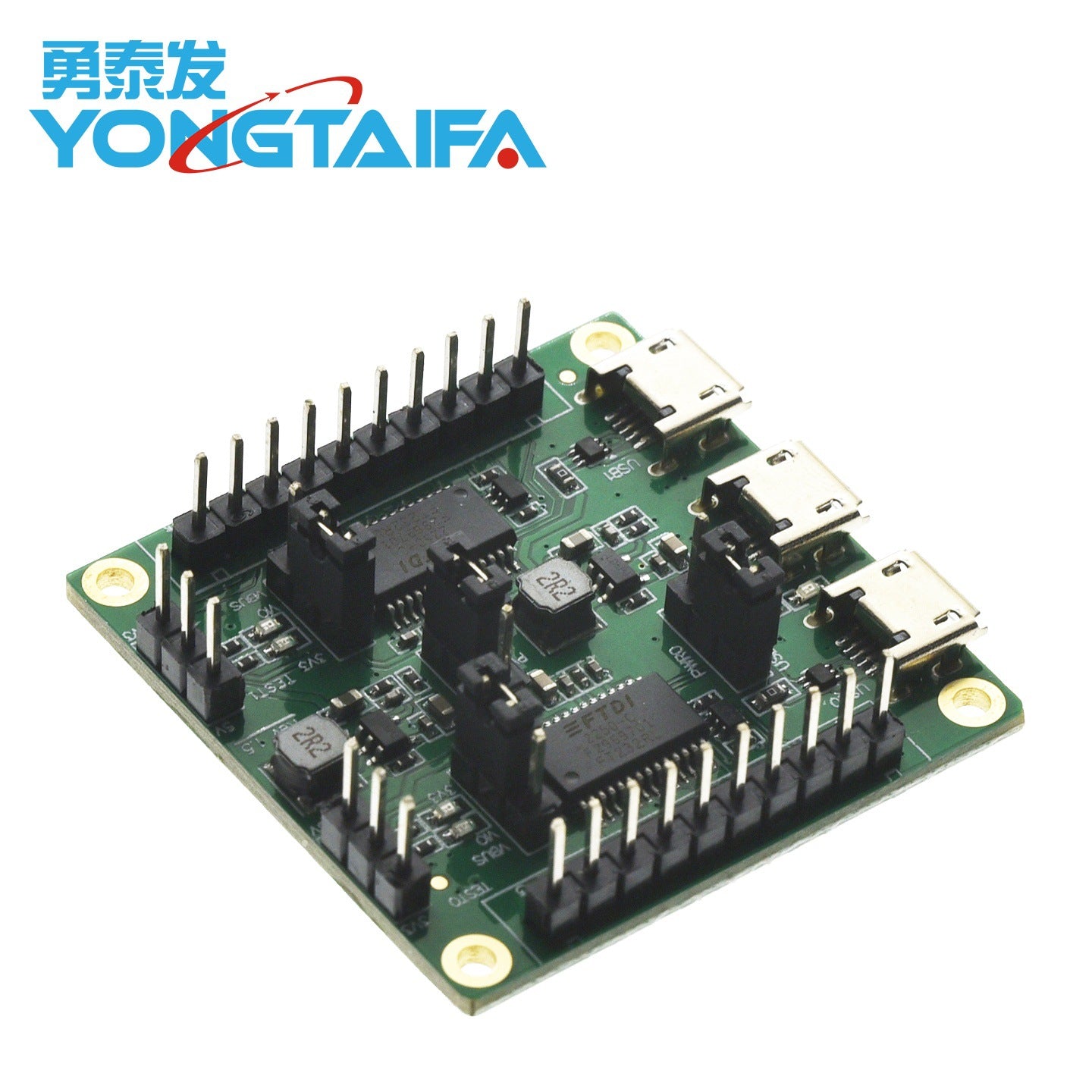

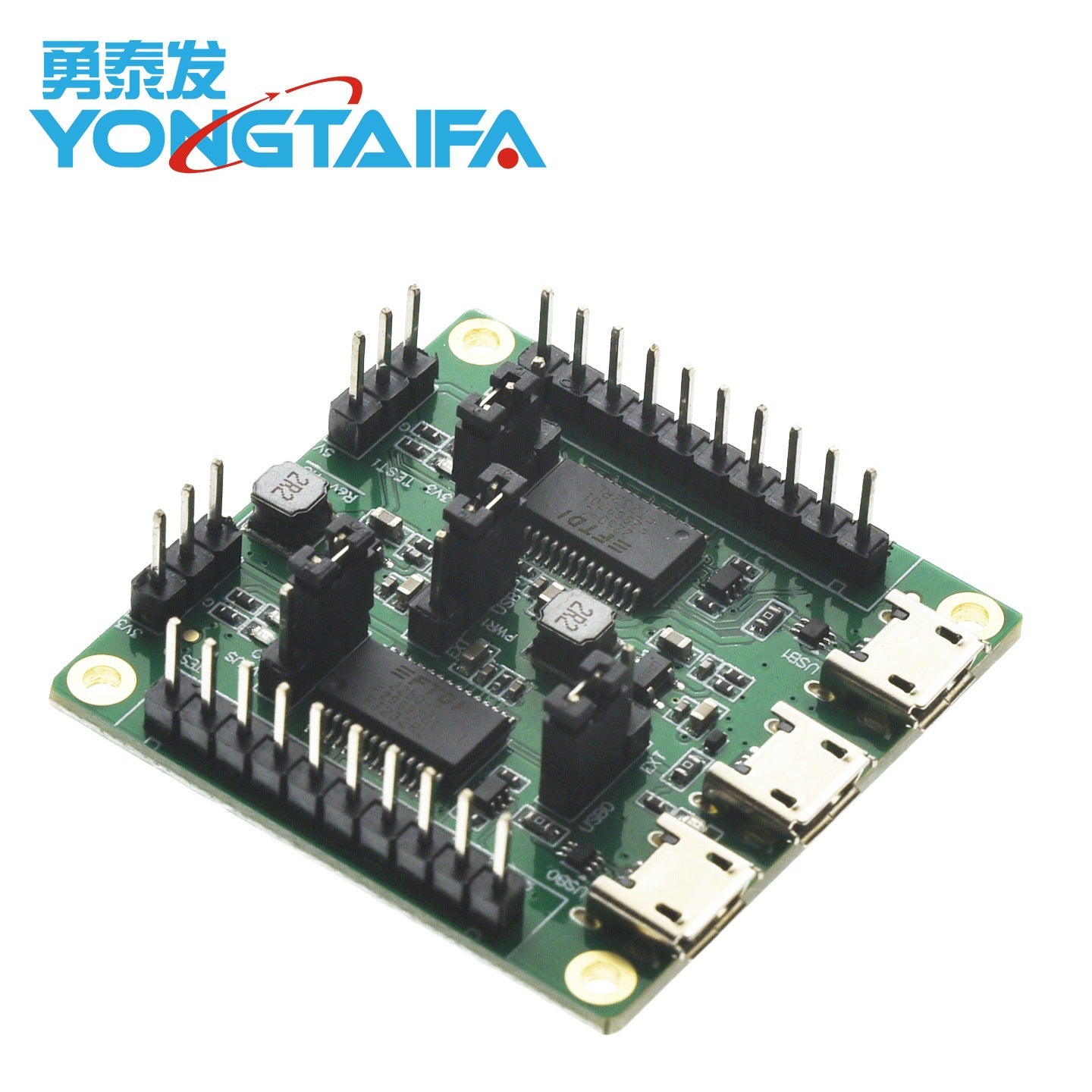

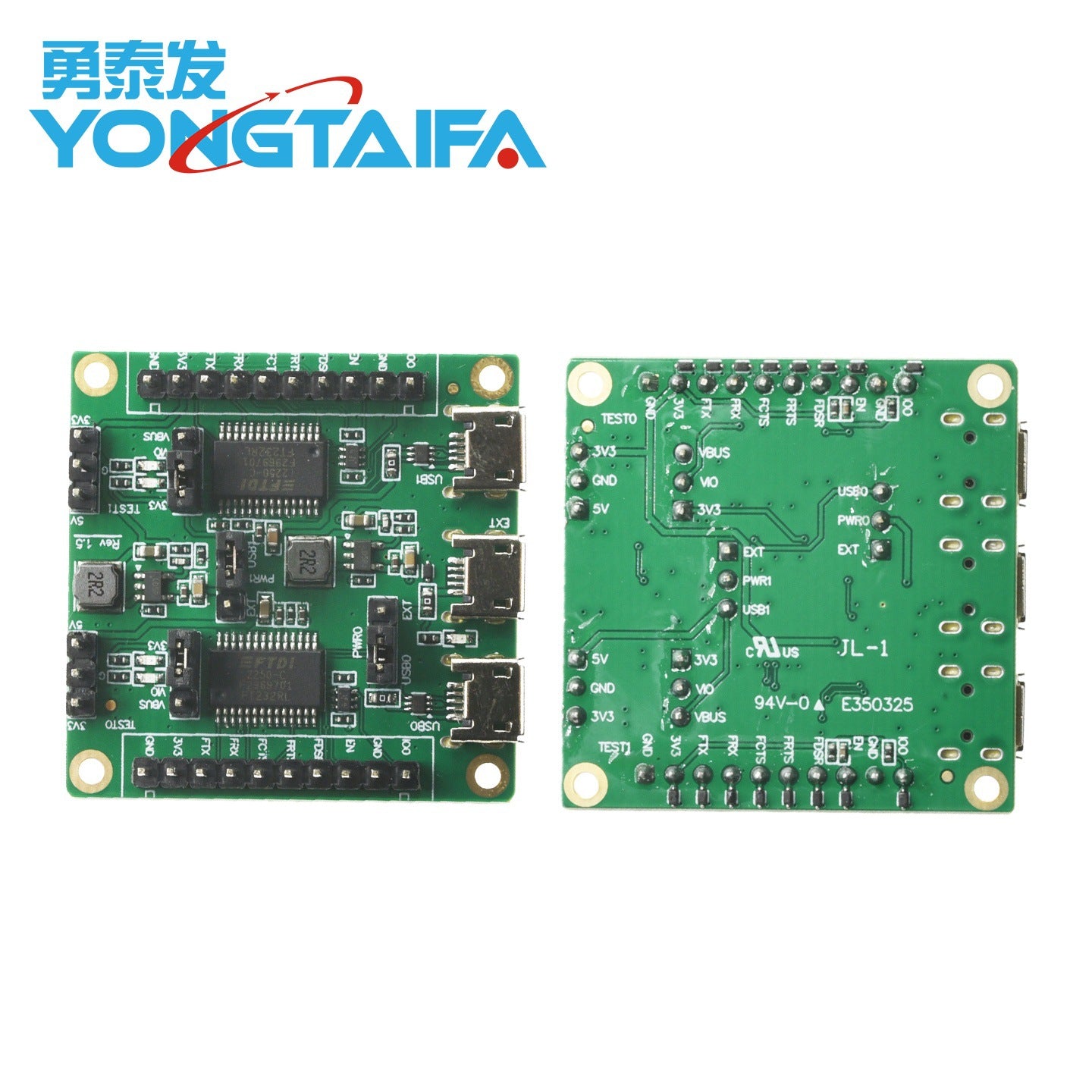

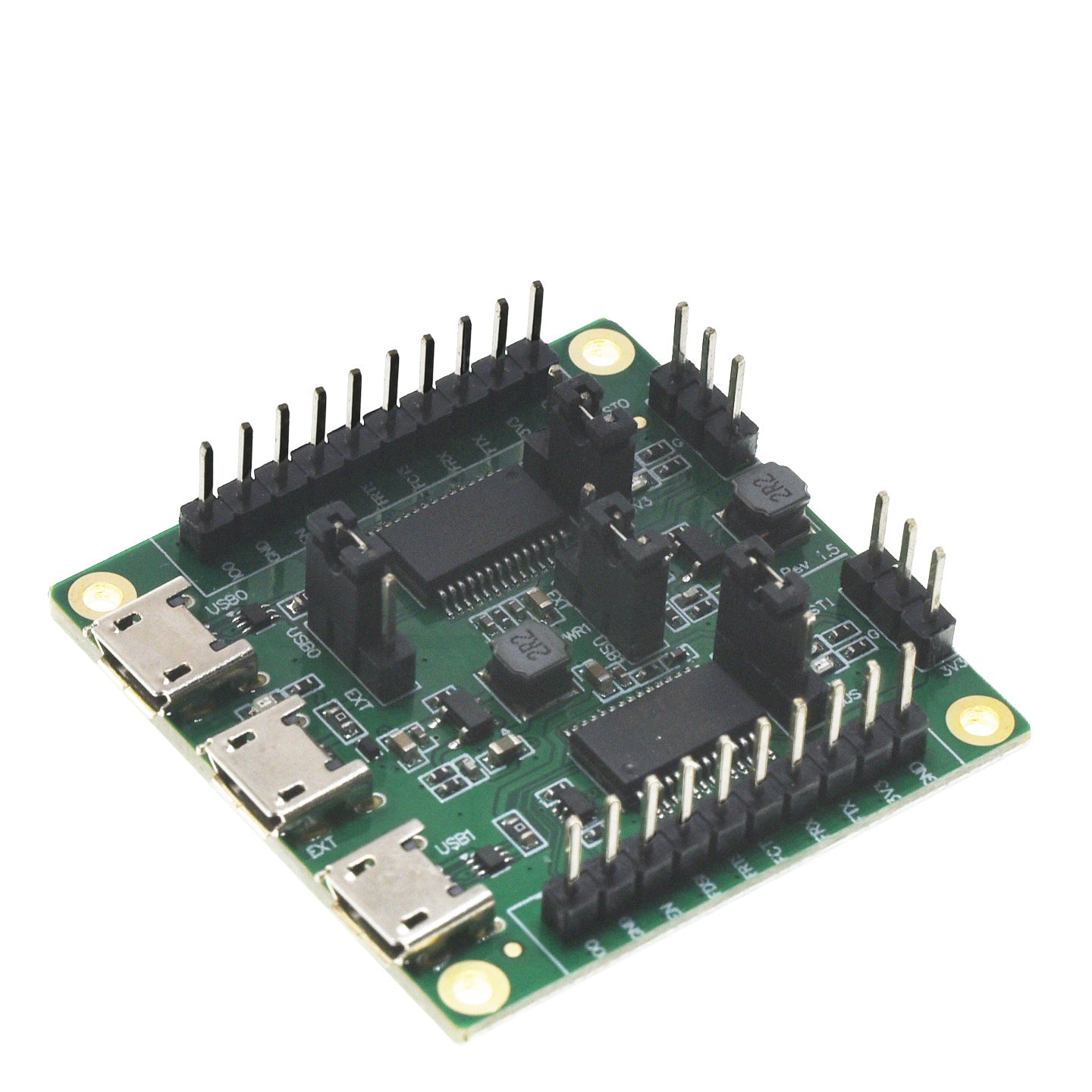

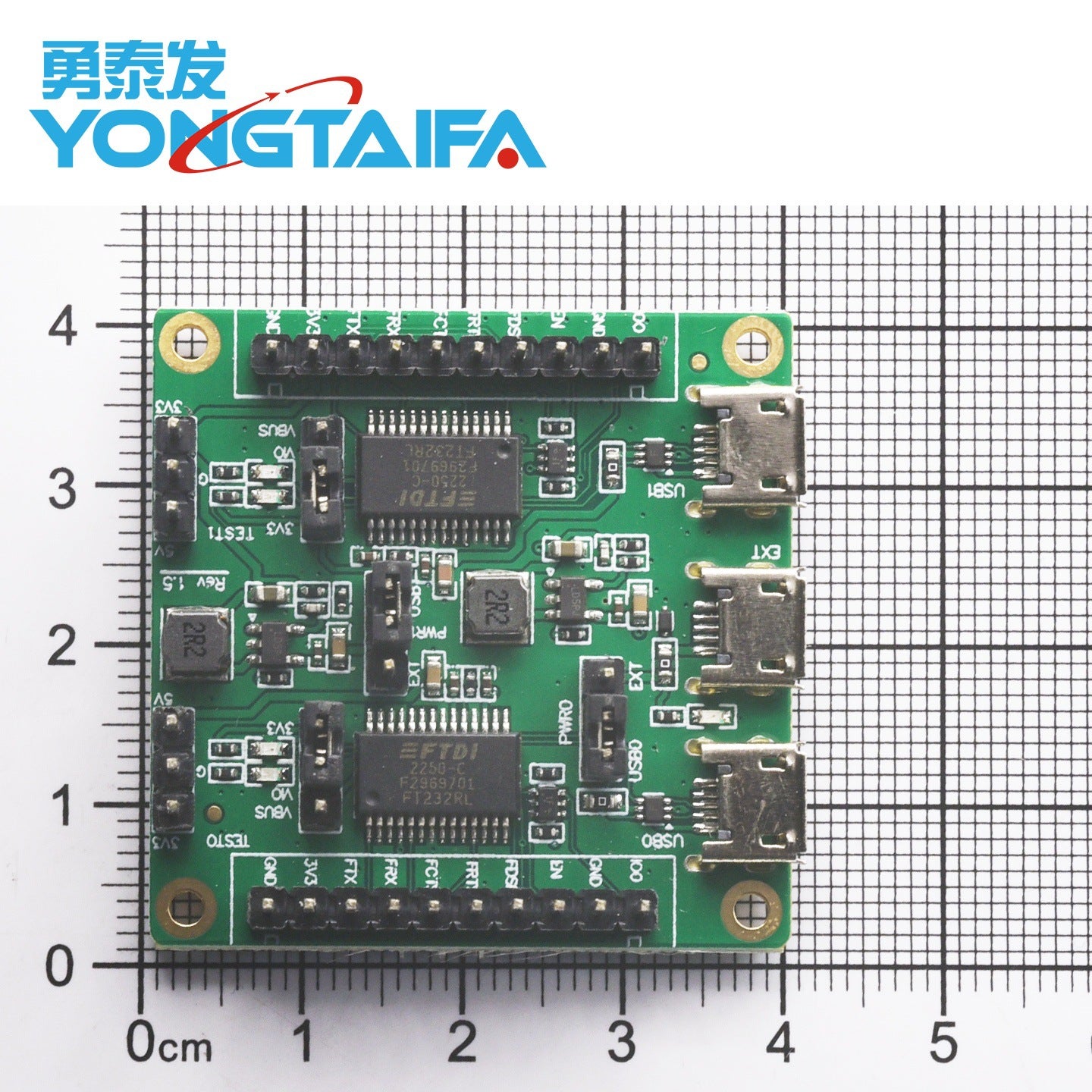

ESP-FactoryTB2 - Bo Mạch Kiểm Tra Sản Xuất Module ESP (Espressif)
ESP-FactoryTB2 là bo mạch đáy chuyên dụng cho việc kiểm tra sản xuất (production test) các module ESP của Espressif, bao gồm ESP32-C, ESP32, ESP32-S và ESP8266. Trang bị 2 cổng serial tốc độ cao, hỗ trợ kiểm tra hiệu suất RF, GPIO, firmware và Flash.
Tính năng chính
Hỗ trợ kiểm tra: ESP32-C, ESP32, ESP32-S, ESP8266 series
2 cổng serial tốc độ cao: COM1 và COM2
Cổng USB cấp nguồn tiện lợi
Kết nối được với serial board, signal board và PC
Hỗ trợ kiểm tra: hiệu suất RF, GPIO, phiên bản firmware, đọc/ghi Flash
Hướng dẫn kết nối

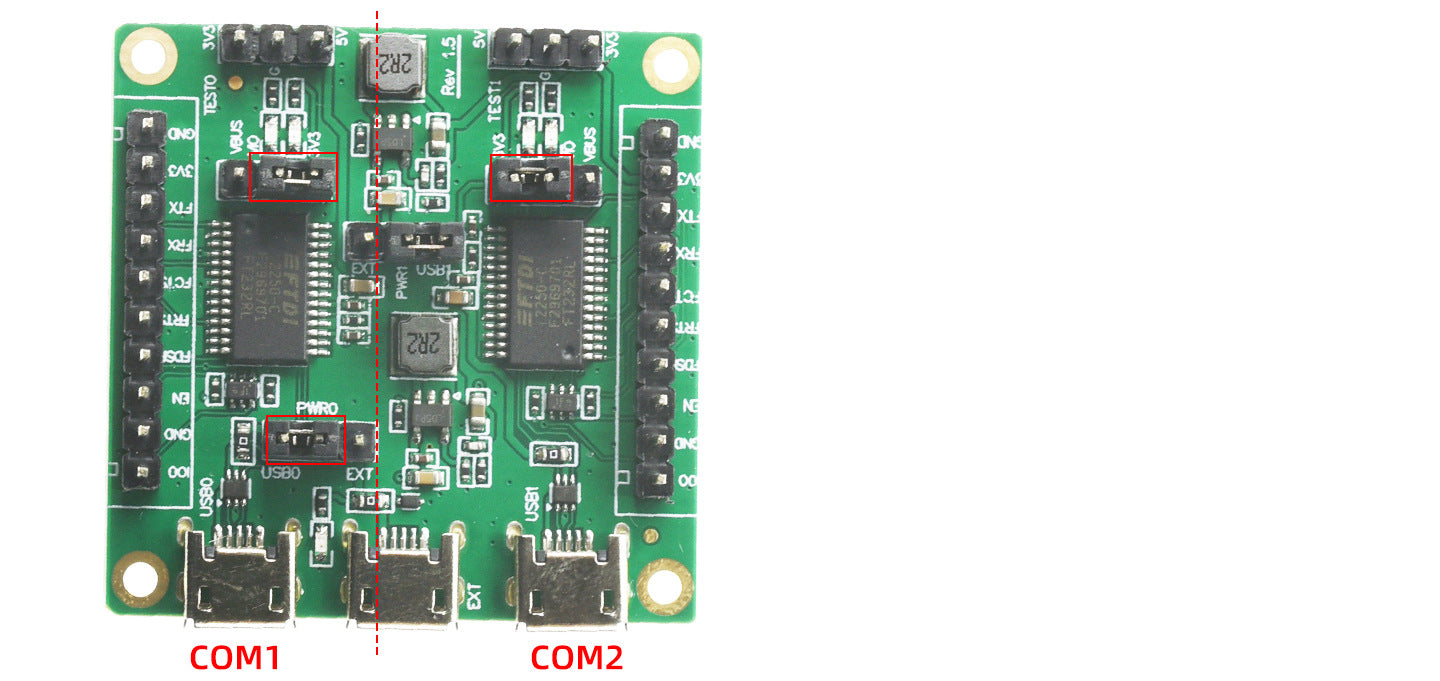

Sử dụng COM1 hoặc COM2 (cách đấu dây giống nhau):
Module 3V3 → 3V3
Module GND → GND
Module RXD → FTX
Module TXD → FRX
Module EN → EN
Module IO0 → IO0
Lưu ý đặc biệt:
ESP8266: cần nối thêm IO15 vào GND
ESP32-C3/C2: cần nối thêm IO8 vào 3V3
Kiểm tra jumper tại vị trí đánh dấu đỏ trước khi sử dụng
