Opto-Coupler PC817 DIP4 – IC Cách Ly Quang, Bảo Vệ Vi Điều Khiển

Opto-Coupler PC817 DIP4 – IC Cách Ly Quang

PC817 là linh kiện opto-coupler (bộ cách ly quang) dùng để tách biệt tín hiệu điều khiển giữa mạch điều khiển và mạch công suất, giúp chống nhiễu và bảo vệ vi điều khiển. Dạng DIP-4 chân, dễ cắm breadboard hoặc hàn PCB.

Thông số kỹ thuật

• Mã: PC817
• Loại: Opto-coupler (cách ly quang)
• Điện áp LED (Vf): 1.2V (tối đa 1.4V)
• Dòng LED đề xuất: 10mA – 20mA
• Điện áp cực thu – phát: tối đa 80V
• Dòng Collector tối đa: 50mA
• Điện áp cách ly: 5000Vrms
• Kiểu chân: DIP-4

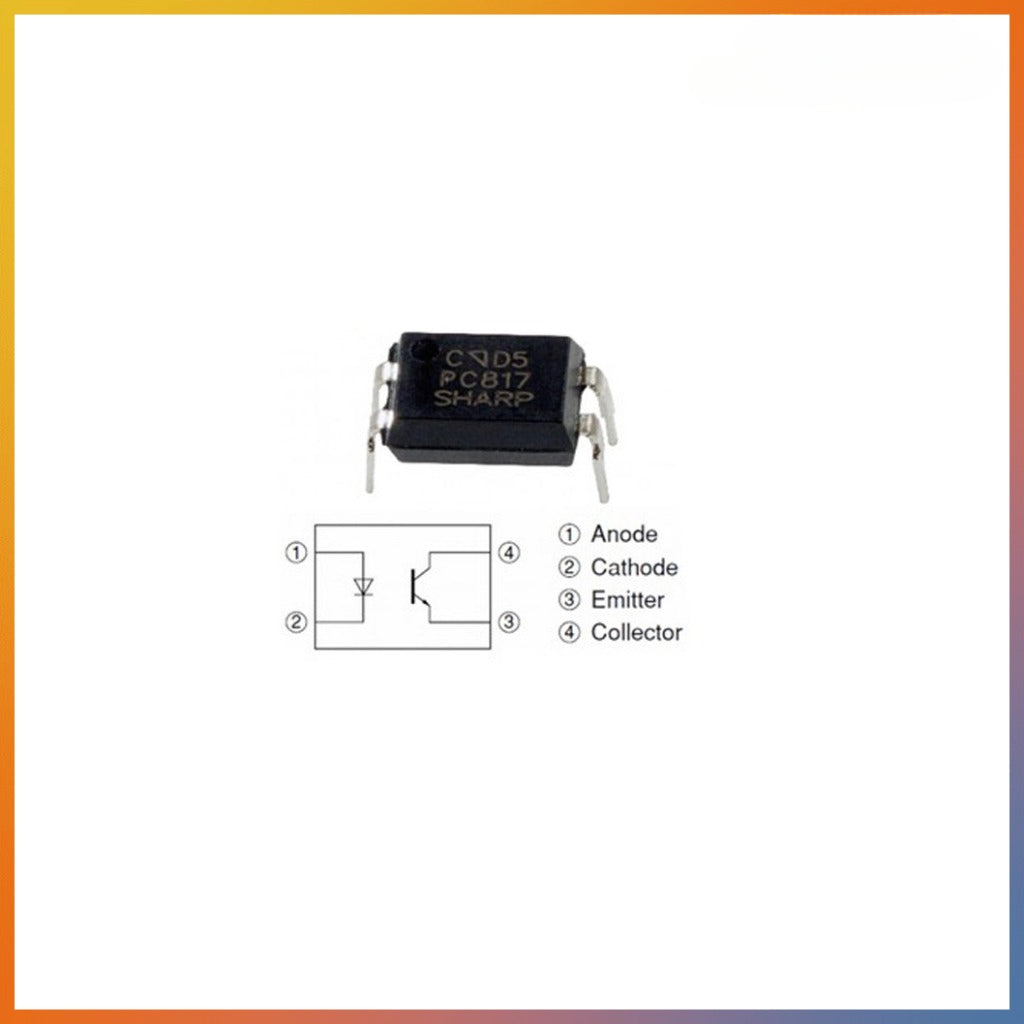

Sơ đồ chân

• Chân 1 – Anode: Cực dương LED (nối tín hiệu vào)
• Chân 2 – Cathode: Cực âm LED (GND tín hiệu vào)
• Chân 3 – Emitter: Cực phát Transistor quang
• Chân 4 – Collector: Cực thu Transistor quang

Ứng dụng

• Cách ly tín hiệu giữa vi điều khiển và mạch công suất
• Điều khiển Relay, Triac, SSR cách ly an toàn
• Chống nhiễu xung điện trong mạch điều khiển
• Arduino, PLC, hệ thống đo lường công nghiệp
